10/100Base-T signaaltransformator

JASN is een toonaangevende fabrikant, leverancier en exporteur van China 10/100Base-T signaaltransformatoren. De PN H16C73SW, ontworpen om te voldoen aan de IEEE 802.3u-standaard en compatibel met alle belangrijke PHY's, is van toepassing op een snelheid van 10/100M en is geschikt voor toepassingen van -40 °C tot +85 °C.

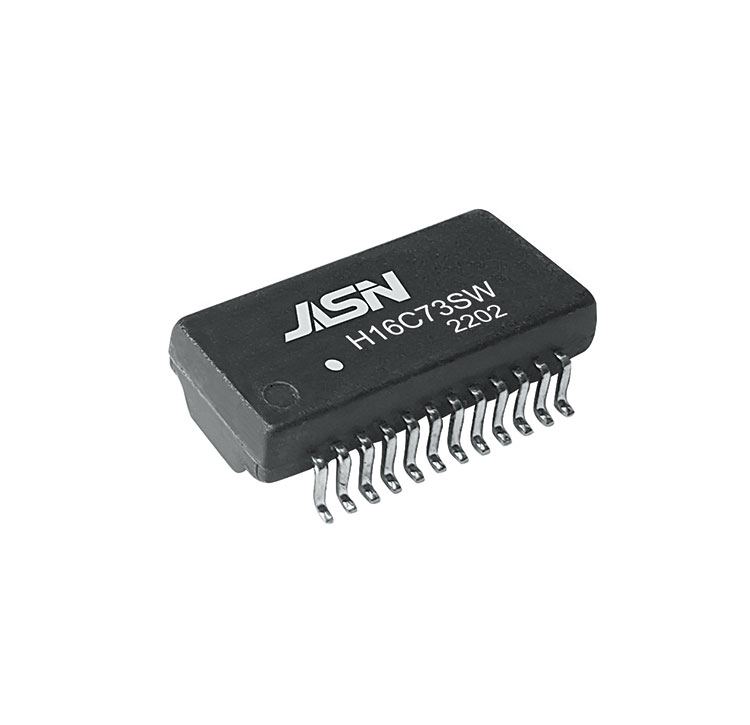

Model: H16C73SW:

Model:H16C73SW

Stuur onderzoek

PDF-download

Productomschrijving

Als een professional10/100Base-T signaaltransformatorfabrikant, u kunt er zeker van zijn om te kopen!10/100Base-T signaaltransformatorvan JASN-fabriek en wij bieden u de beste after-sales service en tijdige levering.

Voorzien zijn van

Voldoet aan de IEEE 802.3-standaard.
Voldoe aan de ROHS-vereisten.
Ondersteunt 2 paar categorie 5 UTP-kabel
Bedrijfstemperatuurbereik: -40â tot +85â.
Opslagtemperatuurbereik: -25â tot +105â.

Elektrische specificaties @ 25â

OCL:	350uH Min. @100KHz/0.1V met 8mA DC-bias
Hallo POT:	1500VAC
Draaiverhouding:	1:1±3%
LK:	0,5uH Max @100KHz/0,2V
Cw/w	28PF Max @100KHz/0,2V
DCR:	1,2 ohm Max
Invoegverlies:	1-100 MHz: -1.0dB Max
Overspraak:	30MHz		60MHz		100MHz
	-45dB min		-38dB min		-33dB min
Terugkeer verlies:	1-30MHz	40-50MHz		60-80MHz		100MHz
	-16dB min	-13dB min		-11dB min		-10dB min
DCMR:	30MHz		60MHz		100MHz
	-43dB min		-37dB min		-33dB min
