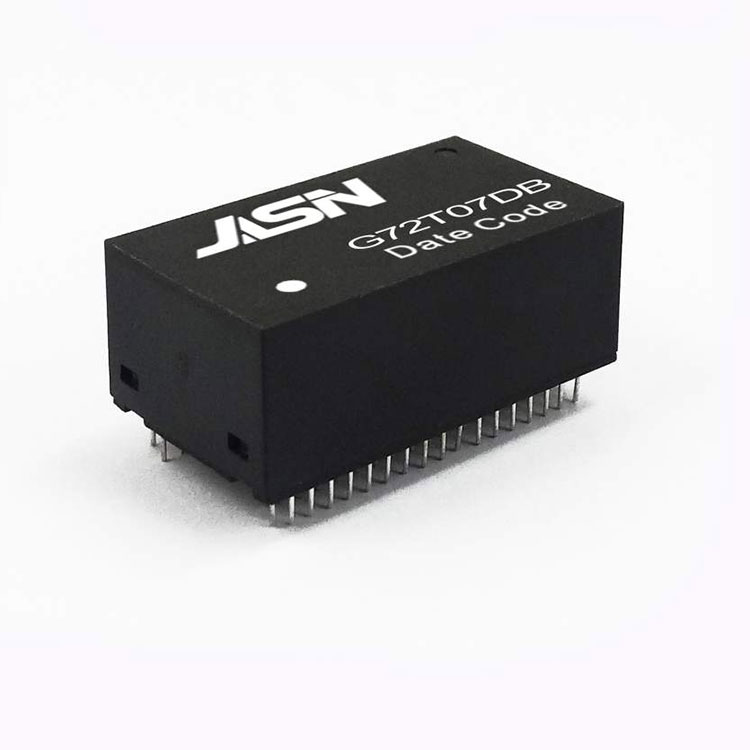

Discrete Lan-magneten

OCL:

350uH min. @100KHz/0,1V met 8mA DC-bias

Hallo-POT:

1500VAC 1mA 2S

Draaiverhouding:

1:1±2%

LK:

Maximaal 0,5uH @100KHz/0,2V

Cw/w

Maximaal 120pF @100KHz/0,2V

DCR:

1,4 ohm Max

Invoegverlies:

1-100 MHz: -1,0 dB Max

Overspraak:

1-100 MHz: -30 dB min

Retourverlies:

1-30 MHz

40 MHz

50 MHz

60-80 MHz

80-100 MHz

-18 dB min

-14,4 dB min

-13,1 dB min

-12 dB min

-10 dB min
