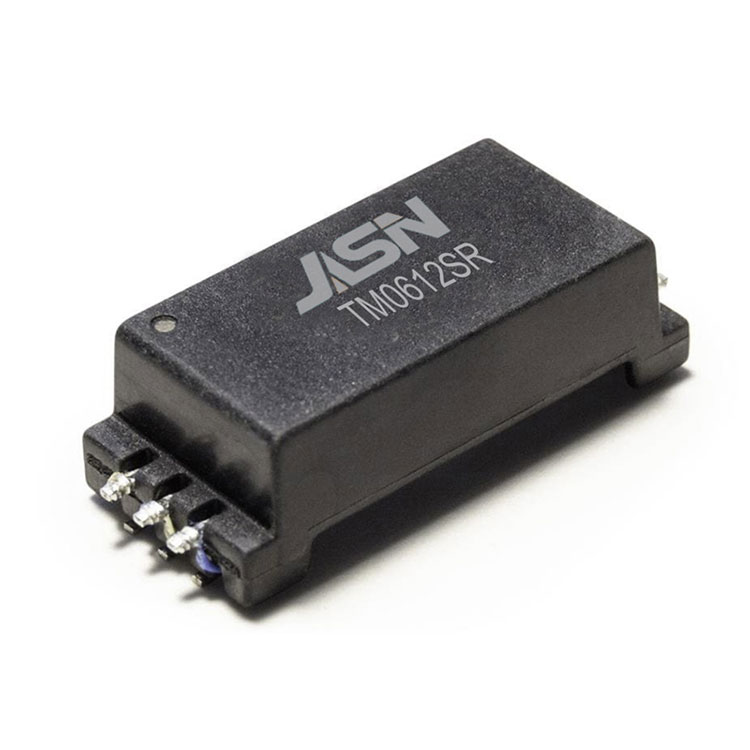

Signaal BMS-transformator

OCL:

150uH ~ 450uH. @100KHz/0,1V (-40C tot +125C)

Hallo-Pot:

8000VDC 1mA 2Sec

Wikkelverhouding:

1:1±2%

Lekkageinductie::

0,5uH maximaal @100KHz/0,1V

DCR:

0,45 ohm Max. @Transformatorzijde

0,80 ohm Max.@CM-smoorspoelzijde

Invoegverlies:

-1,2 dB Maximaal 4 MHz

Terugkeer verlies:

-6dB Min @4MHz (Z uit= 100Ω)

CMRR:

-50dB Typ @1- 100MHz

Ontwerp constructie:

Versterkte isolatie volgens IEC62477-1,IEC60664-1.IEC62368-1;

Werkspanning tot 1500 VDC; Kruipafstand> 15 mm, Vrije afstand> 14 mm.

Vervuilingsgraad Ⅱ, Materiaalgroep CTI Ⅰ; Overspanningscategorie Ⅲ, tot 2 km boven zeeniveau. UL in behandeling.
