10/100Base-T pulstransformator

JASN is een professionele fabrikant van pulstransformatoren, u kunt er zeker van zijn dat u 10/100Base-T pulstransformator in onze fabriek koopt en we zullen u de beste after-sales service en tijdige levering bieden. De PN H16C01SW ondersteunt industriële temperatuurtoepassingen. Kruisreferentie met JASN-onderdeelnummer: Puls PN HX1188NL

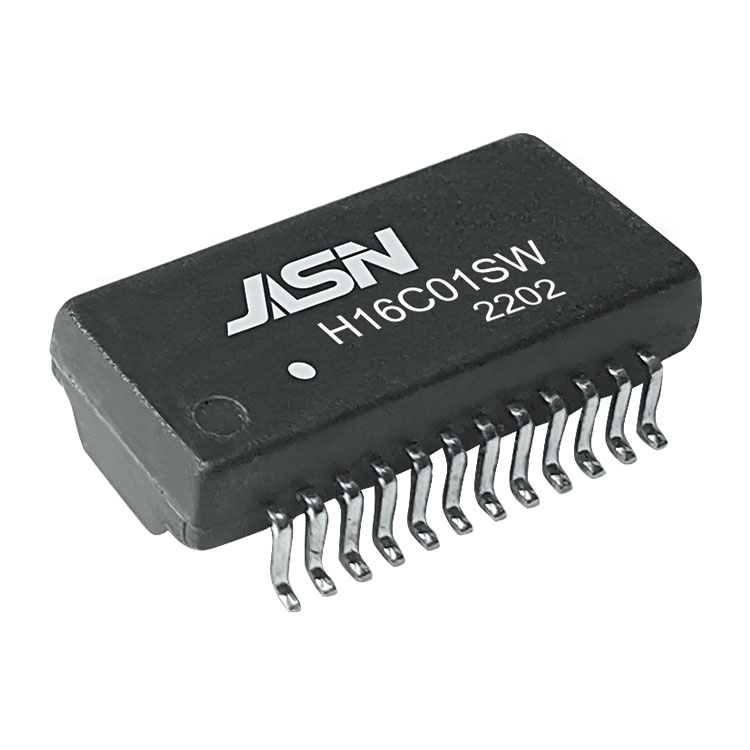

Model: H16C01SW:

Model:H16C01SW

Productomschrijving

JASN als de professionele fabrikant, willen we u graag bieden:10/100Base-T pulstransformator. En wij bieden u de beste after-sales service en tijdige levering.

Voorzien zijn van

Voldoet aan de IEEE 802.3u-standaard.
Voldoe aan de RoHS-vereisten.
Geschikt voor End-span PoE-toepassingen met een stroomcapaciteit van 350 mA
Bedrijfstemperatuurbereik: -40â tot +85â.
Opslagtemperatuurbereik: -40â tot +105â.

Elektrische specificaties @ 25â

OCL:	350uH Min. @100KHz/0.1V met 8mA DC-bias
Hallo POT:	1500VAC 1mA 2S
Draaiverhouding:	1:1±3%
LK:	0,5uH Max @100KHz/0,2V
Cw/w	35PF Max @100KHz/0,2V
DCR:	1,2 ohm Max
Invoegverlies:	1-100 MHz: -1.0dB Max
Overspraak:	1-100MHz: -30dB Min
Terugkeer verlies:	1-30MHz	40MHz	50MHz	60-80MHz	80-100MHz
	-18dB min	-14.4dB min	-13.1dB min	-12dB min	-10dB min
