Wat is een ringkerninductor en waarom dit belangrijk is in moderne elektronica?

Ringkerninductorenzijn een van de meest efficiënte en meest gebruikte passieve componenten in moderne elektronische systemen. Hun unieke ringvormige kernontwerp biedt superieure magnetische insluiting, verminderde elektromagnetische interferentie en hoge energie-efficiëntie in vergelijking met traditionele inductoren. Dit artikel onderzoekt wat een ringkerninductor is, hoe deze werkt, waarom deze essentieel is in vermogenselektronica en hoe u het juiste type voor verschillende toepassingen kunt selecteren. Het belicht ook gemeenschappelijke uitdagingen, toepassingen in de echte wereld en praktische ontwerpoverwegingen om ingenieurs, kopers en productontwikkelaars te helpen weloverwogen beslissingen te nemen.

Inhoudsopgave

• 1. De basisbeginselen van de ringkerninductor begrijpen
• 2. Hoe een ringkerninductor werkt
• 3. Belangrijkste voordelen ten opzichte van conventionele inductoren
• 4. Kernmaterialen en hun impact
• 5. Toepassingen in de echte wereld
• 6. Hoe u de juiste ringkernspoel selecteert
• 7. Veelvoorkomende problemen en probleemoplossing
• 8. Ringkern versus andere spoeltypes
• 9. Ontwerpoverwegingen voor ingenieurs
• 10. Toekomstige trends in inductortechnologie
• 11. Veelgestelde vragen
• 12. Conclusie
• 13. Informatie en contactgegevens van de fabrikant

1. De basisbeginselen van de ringkerninductor begrijpen

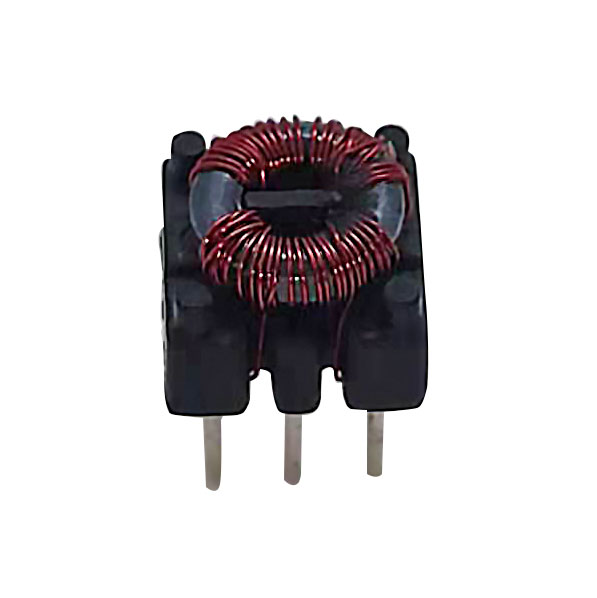

Een ringkerninductor is een type inductor in de vorm van een donut of ring (toroïde). Het bestaat uit een ronde magnetische kern omwikkeld met koperdraad. Wanneer elektrische stroom door de draad vloeit, wordt er in de kern een magnetisch veld gegenereerd, waarin energie wordt opgeslagen in de vorm van magnetisme.

In tegenstelling tot traditionele solenoïde-inductoren blijft het magnetische veld bij een torusvormig ontwerp grotendeels beperkt tot de kern. Deze unieke eigenschap vermindert het energieverlies en de elektromagnetische interferentie (EMI) aanzienlijk, waardoor het ideaal is voor hoogwaardige elektronische circuits.

Simpel gezegd is een toroïdale inductor ontworpen om:

• Energie opslaan in een magnetisch veld
• Filter elektrische ruis
• Stabiliseer de stroom in circuits

2. Hoe een ringkerninductor werkt

Het werkingsprincipe van een toroïdale inductor is gebaseerd op elektromagnetische inductie. Wanneer wisselstroom (AC) door de spoel vloeit, genereert deze een veranderend magnetisch veld in de ringkern. Dit veranderende veld induceert een tegengestelde spanning, bekend als inductie.

De gesloten lusvorm van de kern zorgt ervoor dat het grootste deel van de magnetische flux in het materiaal blijft, waardoor lekkage wordt verminderd en de efficiëntie wordt verbeterd.

De belangrijkste werkfasen zijn onder meer:

1. Er stroomt stroom door de wikkeling
2. Er vormt zich een magnetisch veld in de ringkern
3. Energie wordt opgeslagen in magnetische flux
4. Het verzet tegen de huidige verandering stabiliseert het circuitgedrag

Deze gecontroleerde energieopslag en -afgifte maakt toroïdale inductoren essentieel in stroomregelsystemen.

3. Belangrijkste voordelen ten opzichte van conventionele inductoren

Ringkerninductoren hebben in veel industrieën de voorkeur vanwege hun superieure elektrische en fysieke eigenschappen. Hieronder staan ​​de belangrijkste voordelen:

• Hoog rendement:Minder energieverlies dankzij minimale lekstroom.
• Lage elektromagnetische interferentie:Het magnetische veld bevindt zich in de kern.
• Compact ontwerp:Hogere inductie in een kleiner fysiek formaat.
• Betere thermische prestaties:Lagere warmteontwikkeling onder belasting.
• Sterke magnetische koppeling:Efficiënte energieoverdracht tussen wikkelingen.

Deze voordelen maken toroïdale inductoren bijzonder nuttig in voedingen, audioapparatuur en industriële elektronica.

4. Kernmaterialen en hun impact

De prestaties van een toroïdale inductor zijn sterk afhankelijk van het kernmateriaal. Verschillende materialen bieden verschillende magnetische eigenschappen en frequentieresponsen.

5. Toepassingen in de echte wereld

Ringkerninductoren worden op grote schaal gebruikt in meerdere industrieën vanwege hun efficiëntie en betrouwbaarheid.

• Schakelende voedingen (SMPS)
• Audioversterkers en signaalfiltering
• Telecommunicatieapparatuur
• Voedingssystemen voor elektrische voertuigen
• Omvormers voor hernieuwbare energie (zon en wind)
• Industriële automatiseringssystemen

In elk van deze toepassingen speelt het vermogen om EMI te verminderen en de energie-efficiëntie te verbeteren een cruciale rol in de systeemstabiliteit en -prestaties.

6. Hoe u de juiste ringkernspoel selecteert

Het kiezen van de juiste ringkerninductor vereist een zorgvuldige afweging van elektrische en mechanische parameters.

Belangrijke selectiefactoren zijn onder meer:

• Inductiewaarde:Moet overeenkomen met de circuitvereisten
• Huidige beoordeling:Moet piek- en continue stroom kunnen verwerken
• Kernmateriaal:Gebaseerd op frequentie- en efficiëntiebehoeften
• DC-weerstand:Een lagere weerstand verbetert de efficiëntie
• Bedrijfsfrequentie:Moet aansluiten bij het systeemontwerp

Ingenieurs houden vaak de balans tussen grootte, kosten en prestaties bij het selecteren van componenten voor een geoptimaliseerd circuitontwerp.

7. Veelvoorkomende problemen en probleemoplossing

Ondanks hun betrouwbaarheid kunnen toroïdale inductoren met bepaalde operationele uitdagingen worden geconfronteerd.

• Verzadiging:Treedt op wanneer de stroom de kernlimieten overschrijdt
• Oververhitting:Veroorzaakt door overmatige stroom of slechte ventilatie
• Geluidsproblemen:Vaak door onjuiste wikkeling of afscherming
• Mechanische spanning:Kan wikkelingen beschadigen tijdens installatie

Een goed ontwerp en thermisch beheer kunnen deze problemen aanzienlijk verminderen.

8. Ringkern versus andere spoeltypes

9. Ontwerpoverwegingen voor ingenieurs

Bij het integreren van toroïdale inductoren in elektronische systemen moeten ingenieurs rekening houden met meerdere ontwerpaspecten:

• Wikkelingsdichtheid en isolatiekwaliteit
• Thermische dissipatiepaden
• Magnetische verzadigingsdrempels
• PCB-indeling om EMI-koppeling te verminderen
• Mechanische montagestabiliteit

Een goed ontworpen systeem zorgt voor langdurige betrouwbaarheid en optimale elektrische prestaties.

10. Toekomstige trends in inductortechnologie

De vraag naar compacte, hoogefficiënte elektronische systemen blijft de innovatie in de inductortechnologie stimuleren. Toekomstige ontwikkelingen zijn onder meer:

• Geavanceerde nanokristallijne materialen voor prestaties met ultralaag verlies
• Geminiaturiseerde hoogfrequente ringkernontwerpen
• Integratie met slimme stroommodules
• Verbeterde thermisch bestendige wikkelmaterialen

Deze verbeteringen zullen toepassingen van de volgende generatie ondersteunen, zoals elektrische mobiliteit, slimme netwerken en AI-aangedreven industriële systemen.

11. Veelgestelde vragen

Vraag 1: Wat maakt toroïdale inductoren efficiënter?
Het magnetische ontwerp met gesloten lus minimaliseert fluxlekkage, waardoor de efficiëntie wordt verbeterd.

Vraag 2: Kunnen ringkerninductoren worden gebruikt in hoogfrequente circuits?
Ja, vooral bij gebruik van ferriet- of nanokristallijne kernen.

Vraag 3: Zijn ringkerninductoren duur?
Ze kosten misschien iets meer dan standaardinductoren, maar bieden betere prestaties en betrouwbaarheid.

Vraag 4: Welke industrieën maken het meest gebruik van toroïdale inductoren?
Vermogenselektronica, automobielsector, telecom en hernieuwbare energiesectoren.

Vraag 5: Hoe verminder ik ruis in toroïdale inductoren?
De juiste wikkeltechnieken, afscherming en de juiste materiaalkeuze helpen het geluid te verminderen.

12. Conclusie

Ringkerninductoren zijn een cruciaal onderdeel van de moderne elektronica en bieden ongeëvenaarde efficiëntie, compactheid en elektromagnetische prestaties. Hun vermogen om de stroom te stabiliseren en interferentie te verminderen maakt ze essentieel in alles, van consumentenelektronica tot geavanceerde industriële systemen. Door hun structuur, werkingsprincipes en selectiecriteria te begrijpen, kunnen ingenieurs en kopers de systeemprestaties effectief optimaliseren.
