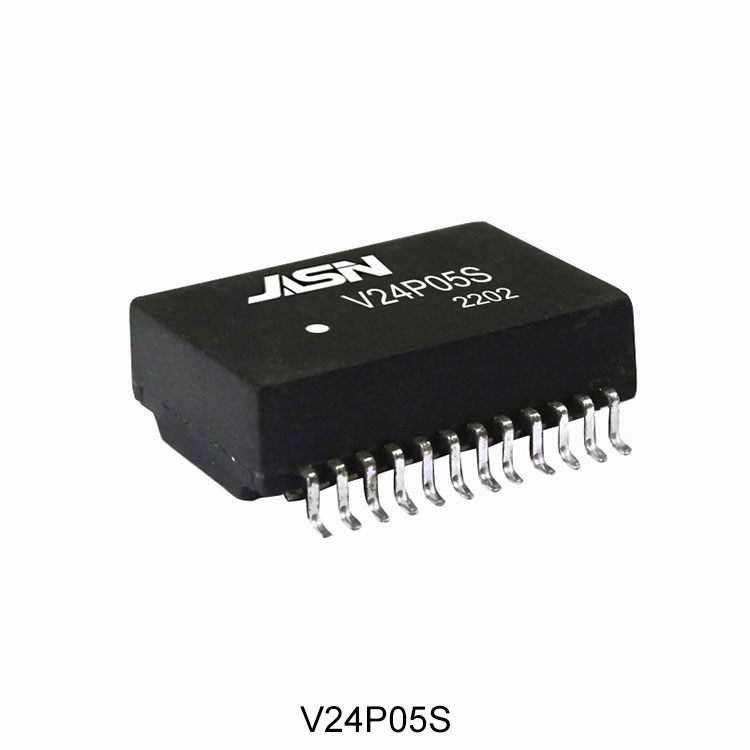

Wat is precies een 2,5GBase-T Lan-transformator en waarom heb je deze nodig?

In de snel evoluerende wereld van netwerken is snelheid koning. Terwijl we verder gaan dan de standaard 1 Gigabit per seconde (Gbps) naar multi-gigabit snelheden, worden de onderliggende componenten die dit allemaal mogelijk maken van cruciaal belang. Eén van die onbezongen helden is de2,5GBase-T Lan-transformator. U ziet het misschien niet, maar het werkt onvermoeibaar achter de schermen in uw netwerkapparatuur om een ​​stabiele, snelle verbinding te garanderen. Bij Jansum Electronics Dongguan Co., Ltd., met meer dan twintig jaar aan uitmuntende techniek, zijn we gespecialiseerd in het vervaardigen van deze essentiële componenten volgens de hoogste normen. Dit artikel gaat dieper in op wat een 2,5GBase-T Lan Transformer is, de belangrijkste parameters ervan, en waarom het kiezen van de juiste van het grootste belang is voor uw volgende generatie netwerktoepassingen.

De kernfunctie begrijpen

Een 2,5GBase-T Lan Transformer, vaak een netwerktransformator of magnetische module genoemd, is een belangrijk onderdeel dat is ingebed in de Ethernet-poort van elk apparaat dat 2,5 Gigabit Ethernet (2,5GBE) ondersteunt. De belangrijkste rollen zijn:

• Signaalisolatie:Het isoleert de gevoelige PHY-chip (Physical Layer) elektrisch van de Ethernet-kabel, waardoor uw dure hardware wordt beschermd tegen spanningspieken, statische ontladingen en mogelijke aardlussen.

• Impedantie-aanpassing:Het zorgt ervoor dat de signaalintegriteit behouden blijft door de impedantie tussen de chip en de twisted-pair-kabel op elkaar af te stemmen, waardoor signaalreflecties en datafouten worden geminimaliseerd.

• Common-mode ruisonderdrukking:Het filtert elektromagnetische interferentie (EMI) weg en zorgt voor een schoon en betrouwbaar datasignaal, wat cruciaal is voor het bereiken van hoge snelheden via koperen kabels.

Zonder een hoogwaardige transformator zou uw 2,5GBE-verbinding gevoelig zijn voor uitval, fouten en hardwareschade.

Belangrijkste productparameters van onze 2,5GBase-T Lan-transformator

Bij Jansum Electronics ontwerpen we onze transformatoren met precisie om te voldoen aan de strenge eisen van moderne netwerken. Hier vindt u de gedetailleerde specificaties waarmee onze producten zich onderscheiden.

Gedetailleerde parameterlijst:

• Standaardnaleving:Volledig compatibel met IEEE 802.3bz voor 2,5GBASE-T-werking.

• Gegevenssnelheid:Ondersteunt automatische onderhandeling van 10/100/1000/2500 Mbps.

• Circuitconfiguratie:CT-ontwerp (Center Tap) met een draaiverhouding van 1:1.

• Isolatiespanning:Bestand tegen minimaal 1500 Vrms voor superieure veiligheid.

• Bedrijfstemperatuurbereik:-40°C tot +85°C, wat betrouwbaarheid onder zware omstandigheden garandeert.

• Common-mode-smoorspoel:Geïntegreerd voor uitstekende EMI-onderdrukking.

• Inductie:Voldoet aan of overtreft de standaardvereisten voor minimaal invoegverlies.

• Pakket:Compact opbouwontwerp (SMT) voor geautomatiseerde PCB-assemblage.

• Pintelling:Standaard 16-pins of 24-pins configuraties beschikbaar.

• Bouw:Afgeschermde metalen behuizing voor verbeterde ruisimmuniteit.

Voor een snel overzicht vindt u hier een overzichtstabel van de belangrijkste elektrische kenmerken van ons product:

Deze combinatie van functies zorgt ervoor dat onze transformatoren ongeëvenaarde prestaties en betrouwbaarheid leveren, waardoor ze de ideale keuze zijn voor fabrikanten van switches, routers, netwerkinterfacekaarten en andere 2,5G-apparatuur.

Waarom kiezen voor de 2,5GBase-T Lan-transformator van Jansum Electronics?

In een markt die overspoeld wordt met alternatieven, onderscheiden onze producten zich door onze niet-aflatende toewijding aan kwaliteit en prestaties. We verkopen niet alleen componenten; wij bieden netwerkoplossingen.

• Bewezen betrouwbaarheid:Onze transformatoren worden onderworpen aan een 100% geautomatiseerde eindtest en inbrandprocessen, waardoor ze gegarandeerd vanaf de eerste dag en jarenlang probleemloos presteren.

• Superieure signaalintegriteit:Door een zorgvuldig ontwerp en hoogwaardige kernmaterialen zorgen we voor minimaal invoegverlies en superieur retourverlies, wat zich direct vertaalt in een stabielere en snellere netwerkverbinding voor de eindgebruiker.

• Robuuste overspanningsbeveiliging:Ons ontwerp geeft prioriteit aan de veiligheid van apparatuur en biedt uitstekende isolatie die uw kerncircuits beschermt tegen reële elektrische gevaren.

• Mondiale naleving:Onze componenten zijn ontworpen om te voldoen aan de internationale EMC- en veiligheidsnormen, waardoor uw productcertificeringsproces voor markten in Noord-Amerika, Europa en Azië wordt vereenvoudigd.

• Deskundige ondersteuning:Wanneer u samenwerkt met Jansum Electronics Dongguan Co., Ltd., krijgt u toegang tot ons team van ervaren ingenieurs die technische ondersteuning en aanpassingsopties kunnen bieden om perfect aan uw ontwerpvereisten te voldoen.

Veelgestelde vragen over 2,5GBase-T Lan-transformator

1. Kan een 2,5GBase-T Lan Transformer worden gebruikt in een standaard 1GBase-T-toepassing?

Ja, absoluut. Een 2,5GBase-T Lan Transformer is ontworpen om achterwaarts compatibel te zijn. Het functioneert perfect in 10Mbps, 100Mbps en 1000Mbps (1Gbps) Ethernet-toepassingen. De elektrische kenmerken van de transformator, zoals de inductie en het retourverlies, zijn ontworpen om het bredere frequentiespectrum te bestrijken dat nodig is voor 2,5 Gbps, wat volledig tegemoetkomt aan de behoeften van lagere snelheden. Dit maakt het een veelzijdig en toekomstbestendig onderdeel voor uw ontwerpen.

2. Wat is de betekenis van de isolatiespanning (bijvoorbeeld 1500 Vrms)?

De isolatiespanning is een kritische veiligheidsparameter. Het geeft het vermogen van de transformator aan om een ​​hoogspanningspotentieel tussen de primaire (chipzijde) en secundaire (kabelzijde) wikkelingen te weerstaan ​​zonder kapot te gaan. Een beoordeling van 1500 Vrms betekent dat de transformator uw gevoelige elektronica kan beschermen tegen hoogspanningstransiënten die kunnen worden veroorzaakt door door bliksem veroorzaakte spanningspieken, statische ontladingen of fouten in elektriciteitsleidingen. Deze bescherming is essentieel voor het garanderen van de veiligheid van de eindgebruiker en de langdurige betrouwbaarheid van de netwerkapparatuur.

3. Hoe verbetert de common-mode-smoorspoel in de transformatormodule de prestaties?

De geïntegreerde common-mode (CM)-smoorspoel is van fundamenteel belang voor elektromagnetische compatibiliteit (EMC). Het fungeert als een filter dat common-mode-ruis onderdrukt: ongewenste elektrische interferentie die identiek op beide signaallijnen van een paar voorkomt. Deze ruis kan intern door het apparaat worden gegenereerd of uit de externe omgeving worden opgepikt. Door deze ruis effectief te dempen, voorkomt de CM-smoorspoel dat deze uit de kabel straalt (en dus aan de EMI-voorschriften voldoet) en het delicate differentiële datasignaal verstoort, wat resulteert in een schoner signaal, minder pakketfouten en een stabielere dataverbinding bij hoge snelheden.

Geef uw netwerk vertrouwen met vertrouwen

De overgang naar multi-gigabit-netwerken is niet langer een kwestie van ‘of’, maar van ‘wanneer’. Ervoor zorgen dat uw hardware is gebouwd met robuuste, betrouwbare en hoogwaardige componenten is de sleutel tot succes. De 2,5GBase-T Lan Transformer is een klein onderdeel met een enorme verantwoordelijkheid. Zorg ervoor dat een inferieur onderdeel niet de zwakste schakel in uw snelle netwerkketen wordt.

BijJansum Elektronica Dongguan Co., Ltd.hebben we jaren van onderzoek en precisie-engineering geïnvesteerd in de ontwikkeling van ons assortiment netwerktransformatoren. We streven ernaar onze klanten componenten te bieden die niet alleen aan de specificaties voldoen, maar ook de verwachtingen op het gebied van duurzaamheid en prestaties overtreffen.

ContactJansum Electronica vandaagom monsters aan te vragen, uw specifieke vereisten te bespreken of een gedetailleerde offerte te ontvangen. Laat ons u helpen een snellere, betrouwbaardere toekomst op te bouwen.
